Rotork AB-kézi áttételmű opciós lehetőségek:
- Rozsdamentes behajtó tengely
- Gömbgr. öntvényház
- IP68 védelmi besorolás
- AWWA kivitel
- Környezeti kitételek - pl.: alacsony hőmérsékletű alkalmazás
- Lakatolható kézikar
- Végállásjelző készülék
- Namur szerelő keret
- Magas- és alacsony hőmérsékletű alkalmazás
- Elföldelt - speciális bevonattal ellátott- kivitel
Jellemző működtetett szerelvények:
Gömbcsapok, pillangószelepek
Csillapító szerelvény
Kúpos elzáró szelepek
Főbb műszaki jellemzők:
Kialakítás 15 méretben elérhető - 32 000 Nm (283 224 lbf in) max. kimeneti nyomaték
Standard hőmérséklet: -20 .. + 120 °C
Méretek: AB150 - AB250/ PR10 (részletesen gyártói katalógusok)
Áttételek: 40:1 - 729:1-ig
Kimeneti nyomaték: 150 - 32 000 Nm (1328 lbf in-283 224)
Szerelvényoldali csatlakozások:
AB 150 (F04-07); AB210-AB6800/PR4-ig std. és nagy karima csatlakozóval (F07-F12/ F16-F30 között)
AB6800BBLB/ PR6-A250/ PR10 között egyfajta karimával (F25-F40 között)
... részletesen gyártói katalógusokban
Elérhető kézikerék méret és anyag:
SG200, SG250, SG300 .. SG1000-ig (acél)
SG200 .. SG800-ig (rozsdamentes acél - SS316)
Főbb kiviteli osztályok:
AB-N (IP67) -standard kivitel
AB-W (IP68) - tengerészeti - vizes környezetben alkalm. kivitel
AB-G (IP68) - elföldelt kivitel - spec. bevonat + alapanyag
AB-CS (IP68) - folyamatos vízalatti alkalm. (20 m std. mélységre)
Szelepszár csatlakozási lehetőségek - illesztőgyűrűvel/ vagy kimunkált fogazott negyedív
illesztőgyűrűs lehetőség:
reteszes kör km.-ű tengely
lapolt (dupla-D) tengely
négyszögtengely
Rendelésnél megadandó alapelrendezések:
Behajtó tengely - balról - forgásirány be/ ki jobbra (LH-A2) - standard elrendezés
További opciók: B1; A1; B2 - elérhető (részletesen gyártói katalóguslapon)
Reteszpálya helyzete - a teljesen zárt szelep állásban
Opciós lehetőségek részletezése:
Magas hőm.-re való alkalmazás: 200 °C-ig
Alacsony hőm.-re alkalmazás: -60 °C-ig

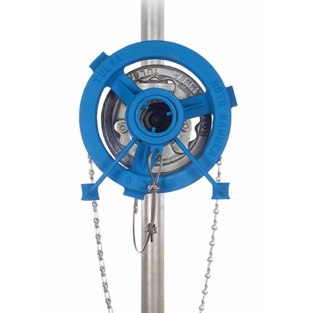

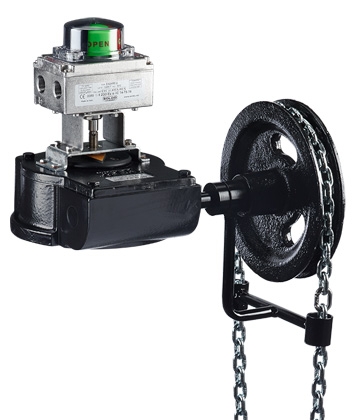

Lánckerék + láncos meghajtás (pl.: Rotork RotoHammer termékek)

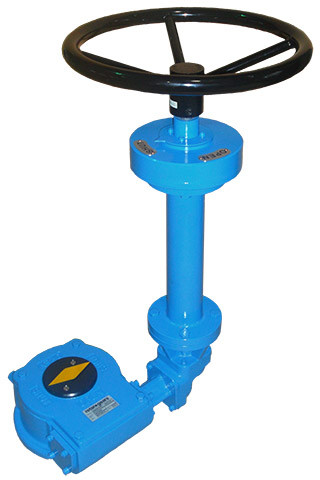

Flexibilis hosszabbító egységek
Távvezérlésű pozíció jelző (ECL)
Tűzbiztos kivitel ISO 10497 sz.
Feltételes üzemhez kötött (interlock) biztonsági rendszer
Oxigén és élelmiszeripari osztályozással rendelkező kenőzsírok
